K3D40 三分量力傳感器：量程xyz：2N,10N,20N,50N
技術參數：
| 機械參數 |
|
|
| 受力方式 |
|
拉力&壓力 |
| 量程-Fx |
N |
2 |
10 |
20 |
50 |
| 量程-Fy |
N |
2 |
10 |
20 |
50 |
| 量程-Fz |
N |
2 |
10 |
20 |
50 |
| 固有頻率 |
Hz |
500 |
1k |
1.5k |
2k |
| 形變量 |
mm |
0.15 |
| 彎矩 |
Nm |
5 |
| 材質 |
|
鋁合金 |
| 安全過載 |
%FS |
200 |
| 破壞過載 |
%FS |
600 |
| 電氣參數 |
|
|
| 輸出信號x,y,z-Axis |
mV/V/FS |
0.5 |
| 零點信號 |
mV/V/FS |
0.1 |
| 額定工作電壓(推薦) |
V |
2.5...5 |
| 工作電壓范圍(可用) |
V |
1...10 |
| 輸入/輸出阻抗 x-Axis |
Ohm |
350 |
| 輸入/輸出阻抗 y-Axis |
Ohm |
350 |
| 輸入/輸出阻抗 z-Axis |
Ohm |
350 |
| 絕緣電阻 |
|
5 GOhm |
| 電氣接頭 |
|
3m 12pin |
| 精度參數 |
|
|
| 精度等級 |
% |
0.5 |
| 線性度 |
% FS |
0.2 |
| 滯后性 |
% FS |
0.1 |
| 零點溫漂系數 |
%FS / K |
0.05 |
| 滿量程溫漂系數 |
% RD / K |
0.05 |
| 蠕變 |
% FS |
0.05 |
| 偏心率及串擾 |
|
|
| 偏心載荷對FS的影響 |
%FS@ 2Nm |
0.5 |
| 在額定負載下從x到y的串擾 |
% FS |
0.5 |
| 在額定負載下從y到x的串擾 |
% FS |
0.5 |
| 在額定負載下從z到x/y的串擾 |
% FS |
1 |
| 在額定負載下從x/y到z的串擾 |
% FS |
1 |
| 工作環境 |
|
|
| 工作溫度 |
°C |
-20… +70 |
| 防護等級 |
|
IP65 |

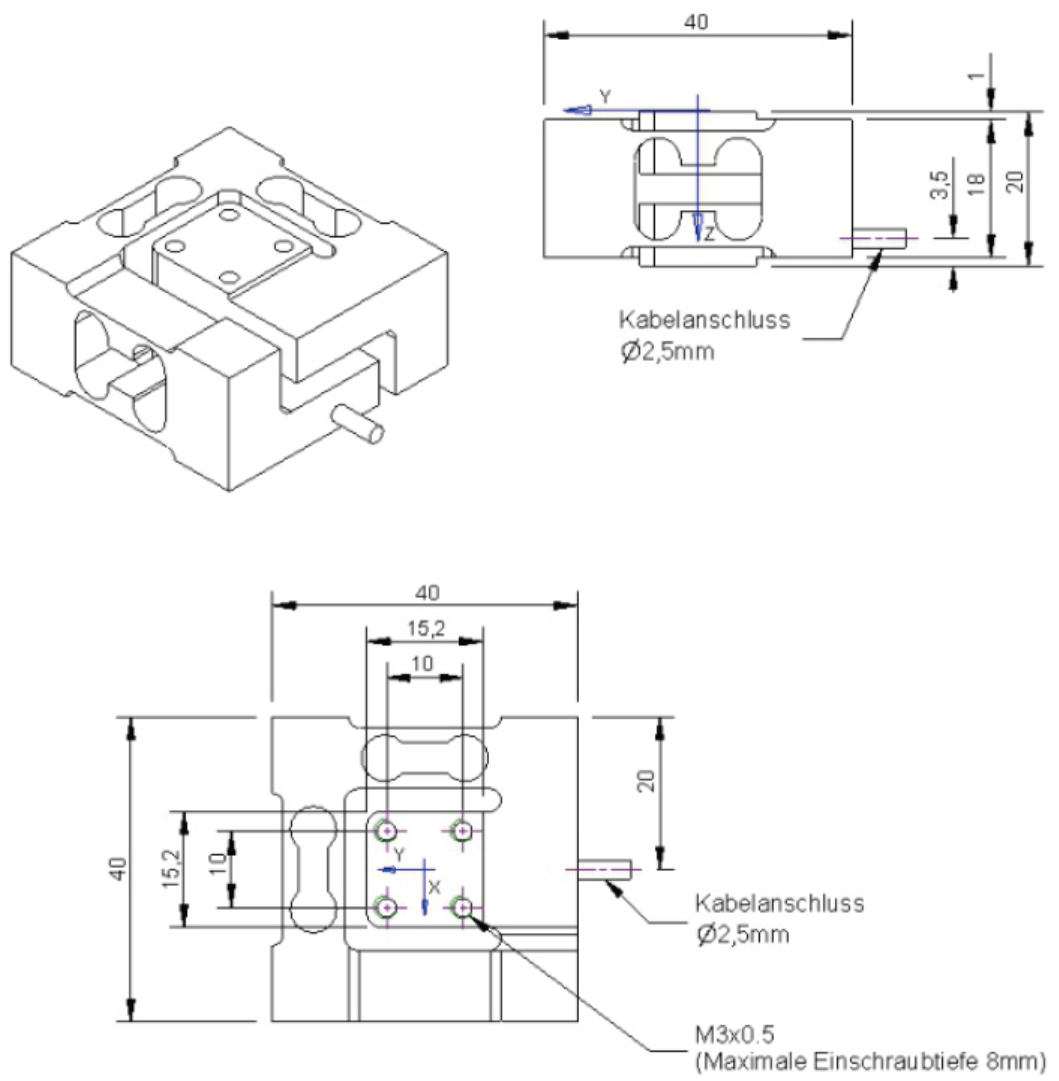

尺寸圖：
